Pièce plastique introuvable : comment la reproduire sans plan ni fichier 3D ?
Refaire une pièce plastique introuvable sans plan ni fichier 3D passe par une rétroconception : analyse de la pièce physique, mesures, reconstruction CAO, choix matière et validation. Dans de nombreux cas, l’original cassé reste une base suffisante pour étudier une reproduction fonctionnelle.
Reproduire une pièce plastique sans plan, c’est reconstruire sa fonction
La rétroconception d’une pièce plastique ne consiste pas à copier sa silhouette. Pour refaire une pièce cassée ou introuvable, il faut comprendre son rôle dans l’assemblage, identifier les surfaces fonctionnelles, interpréter les dimensions encore fiables et construire un modèle CAO cohérent. La pièce existante reste la principale référence, mais son état, son usure et ses déformations doivent être interprétés.
La pièce existante fournit la géométrie, l’usure et les interfaces encore observables.
Les mesures sont recoupées avec l’usage, les pièces voisines et les zones critiques.
La CAO reconstruit une pièce cohérente pour la fabrication, pas une simple copie visuelle.
Lorsque le fabricant ne fournit plus la pièce et qu’aucune donnée de fabrication n’est disponible, la pièce physique devient souvent la principale source d’information. C’est une situation courante sur des équipements anciens, des machines de production, du matériel agricole ou des appareils pour lesquels certaines références ont disparu depuis longtemps.
La question devient alors concrète : quelles informations peuvent encore être récupérées sur la pièce, lesquelles doivent être interprétées, et dans quelles conditions une reconstruction fonctionnelle reste suffisamment fiable pour être envisagée ?
Ce que signifie vraiment « reproduire une pièce sans plan »
Reproduire une pièce sans plan ne revient pas à la copier visuellement. Une copie visuelle produit une pièce qui ressemble à l’originale. Une pièce fonctionnelle reproduit ce que faisait l’originale : ses interfaces avec les autres éléments de l’assemblage, ses appuis, ses tolérances, ses zones de contact, sa rigidité et son comportement sous charge.
Un prestataire sérieux ne cherche pas d’abord à numériser une forme. Il cherche d’abord à comprendre une fonction. C’est cette distinction qui sépare une reproduction exploitable d’une copie qui ne s’adaptera pas correctement ou qui cassera au même endroit que la première.
Cette démarche relève de la rétroconception : partir d’un objet existant, de son environnement et de son usage pour reconstruire une définition numérique exploitable. Le résultat peut donc s’écarter légèrement de la pièce d’origine si une correction est nécessaire pour retrouver le bon jeu, compenser une usure ou adapter la conception au procédé de fabrication retenu.
Comprendre la fonction avant de reconstruire la géométrie
Quand une pièce arrive sans documentation, la première étape est une lecture technique de l’objet. Quelle est sa position dans l’assemblage ? Quelles surfaces sont fonctionnelles, c’est-à-dire en contact avec d’autres pièces, soumises à un effort ou utilisées comme repère de positionnement ? Quelles zones sont purement esthétiques ou de remplissage ?
Cette distinction n’est pas anodine. Sur une pièce simple en apparence, plusieurs zones peuvent avoir des rôles très différents : une face d’appui qui doit être précisément plane, un clip dont l’épaisseur conditionne la force d’encliquetage, un alésage dont le jeu avec un axe doit rester dans une plage étroite pour éviter le balourd ou le grippage.
Ignorer ces distinctions et reproduire les cotes « à la règle » conduit souvent à une pièce qui entre physiquement dans l’assemblage mais ne fonctionne pas correctement.
Ce que la pièce physique peut transmettre, et ce qu’elle ne dit pas
Une pièce en bon état fournit beaucoup d’informations : sa géométrie générale, ses épaisseurs, ses longueurs, ses diamètres et la position relative de ses entités. Elle donne aussi des indices sur le matériau d’origine, sa rigidité, sa densité, son comportement à la flexion, les traces d’usure et les contraintes qu’elle a subies.
En revanche, la pièce physique ne transmet pas les tolérances de fabrication d’origine. Elle ne dit pas si l’exemplaire mesuré est dans la norme haute ou basse de la spécification initiale. Elle ne dit pas si une déformation visible est due à un mauvais usage, à une fatigue normale ou à un défaut de fabrication d’origine. Sur une pièce ancienne ou usée, certaines dimensions ont évolué : usure de surfaces frottantes, déformation sous charge permanente, retrait ou gonflement lié au vieillissement.
C’est pourquoi la pièce physique reste la référence principale, mais son état doit toujours être interprété.
Quelles informations fournir pour refaire une pièce plastique sans plan ?
Plus les références disponibles sont cohérentes, plus il devient possible de distinguer ce qui appartient à la géométrie d’origine de ce qui résulte de l’usure, d’une déformation ou d’une réparation ancienne.
La pièce elle-même
L’idéal est de disposer d’un exemplaire complet, non déformé et non réparé. Une pièce cassée peut rester exploitable si ses fragments permettent encore de comprendre les interfaces et les zones fonctionnelles.
Les éléments associés
Le logement, l’axe, les pièces voisines ou un exemplaire symétrique permettent de recouper certaines dimensions et de reconstruire des interfaces devenues illisibles sur la pièce d’origine.
Le contexte d’utilisation
Photos avant démontage, fonctionnement, température, fluides, charge mécanique ou fréquence de sollicitation apportent des informations que la géométrie seule ne peut pas transmettre.
Copier une forme ou reproduire une fonction : quelle différence ?
Les interfaces fonctionnelles comme priorité
Dans tout assemblage mécanique, certaines surfaces font le travail et d’autres remplissent simplement le volume. La reconstruction d’une pièce sans plan doit hiérarchiser ces surfaces : les faces d’appui, les diamètres de centrage, les nervures de guidage, les zones de clippage, les filetages et les portées d’étanchéité.
Ces surfaces doivent être restituées avec une précision adaptée à leur rôle. Une portée de centrage se traite différemment d’une surface cosmétique. Un clip dont la déflexion conditionne la force de maintien n’est pas dimensionné de la même façon qu’une nervure de rigidification.
Jeux, tolérances et ajustements
C’est l’un des points les plus délicats de la reproduction sans plan. Les pièces plastiques moulées sont conçues avec des tolérances qui intègrent le retrait matière, le jeu fonctionnel et parfois une plage d’ajustement thermique. Sans plan, ces tolérances sont inconnues.
Un prestataire expérimenté peut reconstituer une partie de ces informations par déduction : le jeu visible entre deux pièces associées, le comportement au montage ou au démontage, les traces d’usure qui indiquent les zones de contact effectif. Mais cette reconstitution reste une estimation raisonnée, pas une certitude. C’est précisément pour cette raison qu’une première pièce doit être validée avant toute fabrication en série.
Comment mesurer une pièce cassée pour la refaire ?
Une pièce cassée ne se mesure pas uniquement fragment par fragment. Le premier enjeu est de déterminer quelles dimensions sont encore fiables. Les morceaux peuvent être repositionnés pour retrouver une géométrie générale, mais les cotes fonctionnelles doivent être recoupées avec les pièces voisines, les axes, les logements, les surfaces symétriques et les traces de contact lorsque ces éléments sont disponibles.
Si une zone a disparu, est écrasée ou a été réparée plusieurs fois, la mesure brute ne suffit plus. La reconstruction repose alors davantage sur l’interprétation fonctionnelle. C’est pour cette raison qu’une pièce cassée en deux morceaux nets peut être relativement simple à refaire, alors qu’une pièce complète mais très déformée peut être beaucoup plus incertaine.
La question des zones fragiles
L’une des questions récurrentes dans la reproduction d’une pièce cassée est de savoir si la zone de rupture doit être reproduite à l’identique ou légèrement renforcée. Il n’existe pas de réponse universelle.
Si la pièce a cassé après une longue durée de service sous des sollicitations normales, la rupture révèle peut-être une limite de conception d’origine ou un vieillissement matière normal. Dans ce cas, corriger légèrement l’épaisseur ou l’orientation d’une nervure dans la zone concernée peut être justifié, à condition que cette modification ne perturbe pas les interfaces fonctionnelles adjacentes.
En revanche, si la rupture est due à un choc accidentel ou à une mauvaise utilisation, reproduire la pièce à l’identique, ou aussi proche que possible de l’identique, est généralement la bonne approche.
Cette décision se prend au cas par cas, en tenant compte de la fonction de la pièce et de son environnement. Une simple photo de la zone cassée ne suffit généralement pas pour conclure qu’un renforcement est pertinent.
« Une reproduction exploitable ne cherche pas seulement à retrouver une forme. Elle doit restituer les interfaces et le comportement qui permettent à la pièce de remplir sa fonction. »
Gaëtan LugnotFondateur d’ECU3D
Mesures manuelles ou scan 3D : comment reconstruire une pièce sans plan ?
La reconstruction CAO d’une pièce sans fichier d’origine est l’étape qui transforme les observations physiques en géométrie exploitable pour la fabrication. Cette étape n’est pas décrite ici comme une procédure reproductible, mais il est utile de comprendre ce qu’elle implique en termes d’expertise.
Identifier le rôle réel de la pièce et les zones qui conditionnent son fonctionnement.
Comparer la pièce, son environnement et les éléments associés pour qualifier les dimensions utiles.
Transformer les informations fiables en un modèle numérique cohérent pour la fabrication.
Produire une première pièce avec un matériau et un procédé adaptés à l’usage visé.
Contrôler le montage et le comportement réel avant d’engager une fabrication en série.
Ce que le modèle doit capturer
Un modèle CAO construit pour la reproduction doit intégrer les dimensions mesurées, les ajustements de tolérance déduits de l’analyse fonctionnelle et les éventuelles corrections décidées en accord avec le client. Il ne doit pas être une transcription mécanique des mesures brutes : certaines cotes doivent être interprétées, d’autres arrondies à des valeurs normalisées cohérentes avec les pratiques de fabrication.
Un modèle de reproduction est toujours une reconstruction interprétée. Sa qualité dépend de l’expérience de celui qui l’a construit autant que de la qualité des mesures.
« Je ne considère jamais une cote relevée sur une pièce usée comme une vérité absolue. Il faut toujours la remettre dans le contexte de l’assemblage et de la fonction. »
Gaëtan LugnotFondateur d’ECU3D
Scan 3D ou mesures manuelles : quelle approche choisir ?
Le scan 3D peut être très utile pour acquérir rapidement des formes complexes, des courbures ou des géométries difficiles à relever conventionnellement. Il apporte alors une base géométrique précieuse pour la reconstruction.
Il ne remplace cependant pas l’analyse fonctionnelle. Un maillage décrit une forme, mais ne restitue pas à lui seul les jeux, les tolérances ou les intentions de conception nécessaires à une pièce mécanique fonctionnelle. Selon la pièce, l’acquisition 3D, les mesures conventionnelles et la reconstruction CAO peuvent donc être complémentaires.
Pied à coulisse, micromètre et contrôles directs restent souvent les plus pertinents pour les surfaces planes, cylindres, entraxes et épaisseurs.
Le scan devient utile pour les courbures, surfaces gauches et géométries difficiles à relever point par point.
Le maillage peut fournir l’enveloppe générale tandis que les cotes fonctionnelles sont contrôlées séparément par mesure directe.
Délais et coût : à quoi s’attendre pour refaire une pièce plastique ?
Pour une reproduction standard dont la géométrie est lisible, le délai total est généralement de l’ordre de 5 à 10 jours ouvrés entre la réception des éléments nécessaires et la fabrication, selon la complexité de la reconstruction CAO, le matériau et la charge de production. Une pièce de validation intermédiaire ajoute naturellement le temps de l’essai et du retour avant correction éventuelle.
Une géométrie simple et lisible demande moins d’interprétation qu’une pièce déformée, organique ou riche en interfaces fonctionnelles.
Le coût d’impression dépend du matériau retenu, du temps machine, de la masse, des supports éventuels et du nombre de pièces.
Un premier exemplaire peut éviter de lancer plusieurs pièces avant d’avoir confirmé le montage et les jeux réels.
Il n’existe pas de fourchette tarifaire universelle suffisamment fiable pour toutes les reproductions : une petite pièce simple et une pièce complexe à reconstruire ne mobilisent pas le même temps d’étude. Chez ECU3D, la reconstruction CAO et la fabrication sont donc chiffrées selon le projet. Des photos, des dimensions approximatives et le contexte d’utilisation permettent déjà d’établir une première estimation.
Le modèle numérique sert de lien entre la pièce physique analysée et la nouvelle fabrication. Les interfaces utiles doivent être restituées avec suffisamment de cohérence pour que la pièce retrouve sa fonction.
Quel matériau choisir quand la matière d’origine est inconnue ?
Ce sujet est traité plus en détail sur la page matériaux d’impression 3D. Dans le contexte d’une reproduction sans plan, quelques points méritent d’être soulignés.
Le matériau d’origine n’est généralement pas identifiable avec certitude sur une pièce ancienne. La couleur, la rigidité apparente et les traces d’usure donnent des indices, mais restent insuffisantes pour déterminer précisément une formulation. Deux polymères différents peuvent présenter un aspect ou un comportement proche après plusieurs années d’utilisation.
Lorsque la matière d’origine est inconnue, le choix ne consiste donc pas à deviner un polymère à partir de sa couleur. L’approche la plus fiable est de repartir des contraintes d’usage : rigidité ou souplesse, température, eau, huiles, frottement, chocs, UV, produits chimiques et durée de service attendue. Le matériau de remplacement peut être différent de l’original tout en étant plus cohérent pour la fonction recherchée.
Ce qui est identifiable avec plus de fiabilité, c’est l’usage. La température de service, le contact éventuel avec des fluides, les efforts mécaniques et la fréquence de sollicitation permettent de définir une famille de matériaux compatible avec l’application. Le matériau retenu pour la reproduction ne sera pas nécessairement identique à l’original, et ce n’est pas nécessairement un problème, à condition que ses propriétés mécaniques et chimiques soient adaptées à la fonction.
Pour les pièces techniques à contraintes spécifiques, ce choix conditionne directement la durabilité de la reproduction. Le guide quelle matière choisir selon les conditions d’utilisation permet aussi de comparer les principales contraintes prises en compte chez ECU3D.
Pièce cassée, usée ou déformée : quels cas restent reproductibles ?
Le tableau suivant illustre des situations courantes et ce qu’elles impliquent pour la reproductibilité de la pièce.
| Situation | Reproductibilité | Points de vigilance |
|---|---|---|
| Pièce complète, non déformée, usure modérée | Généralement bonne | Identifier les surfaces fonctionnelles et recouper avec les pièces adjacentes. |
| Pièce cassée en deux morceaux nets | Possible si les fragments s’assemblent sans jeu et si la zone de rupture n’est pas une interface critique | Décision à prendre sur le renforcement éventuel de la zone rompue. |
| Pièce déformée par chaleur ou charge permanente | Difficile | La géométrie mesurée n’est plus celle d’origine, la reconstitution repose davantage sur la déduction. |
| Pièce d’une paire symétrique dont un côté est intact | Très bonne | L’exemplaire intact sert de référence principale. |
| Pièce avec usure importante des surfaces fonctionnelles | Limitée | Les cotes critiques ne sont plus accessibles directement, la marge d’incertitude devient élevée. |
| Pièce présentant plusieurs réparations collées | Variable | Nécessite un examen soigneux et une vérification rigoureuse des zones réparées. |
Validation avant fabrication en série
Pour une reproduction sans plan, une première fabrication peut être utilisée comme pièce de validation lorsque certaines cotes ou interfaces restent incertaines. Elle permet de contrôler le montage dans l’assemblage réel avant une éventuelle série ou avant de figer définitivement le modèle.
Selon la simplicité de la pièce et la qualité des informations disponibles, cette première fabrication peut être correcte dès le départ. Dans d’autres cas, un ajustement mineur du modèle est nécessaire après le premier montage. Cette possibilité fait partie d’une démarche normale de reconstruction lorsqu’aucune définition d’origine n’est disponible.
La validation fonctionnelle finale s’effectue dans les conditions réelles d’utilisation, avec le retour du client lorsque cela est nécessaire. Le prestataire peut contrôler la géométrie, la matière et la qualité de fabrication, mais le comportement dans l’équipement réel reste le critère décisif.
La pièce reproduite sera-t-elle identique à l’originale ?
Pas nécessairement au sens strict. Sans plan constructeur ni spécification matière complète, l’objectif est une équivalence fonctionnelle, pas une certification de conformité à la définition d’origine. Une cote peut être corrigée pour compenser l’usure de l’exemplaire mesuré, une nervure peut être adaptée au procédé de fabrication et le matériau retenu peut être différent si ses propriétés sont plus cohérentes avec l’usage.

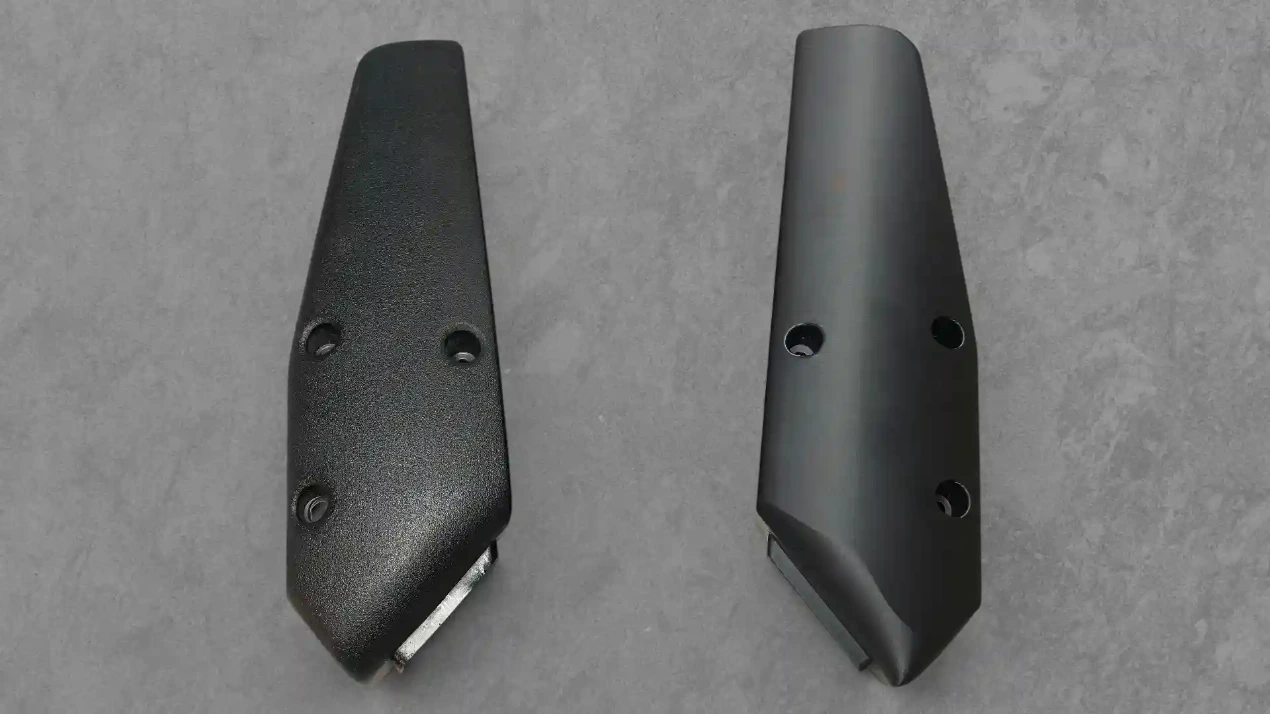

L’aspect extérieur peut donc présenter de petites différences sans que cela empêche la pièce de remplir son rôle. À l’inverse, une pièce visuellement identique peut être mauvaise si les jeux, appuis ou zones de flexion ne sont pas corrects.
« Sur une reproduction sans plan, je préfère valider une première pièce dans son assemblage plutôt que de considérer le modèle comme définitif trop tôt. »
Gaëtan LugnotFondateur d’ECU3D
L’aspect général peut être très proche de l’original sans garantir à lui seul le fonctionnement. Le montage, les jeux, les appuis et le comportement dans l’équipement restent les critères décisifs.
Quand la reproduction d’une pièce plastique n’est-elle pas possible ?
Un prestataire sérieux ne prend pas en charge toutes les demandes. La reproduction devient impossible ou trop incertaine lorsque les dimensions fonctionnelles ne peuvent plus être retrouvées, que la pièce relève d’une fonction critique incompatible avec ce type de reconstruction ou que la précision exigée dépasse les possibilités du procédé retenu. Certaines situations conduisent donc à refuser ou à émettre des réserves importantes.
Géométrie irreconstituable
Quand la pièce est trop déformée, trop fragmentée ou trop usée pour que ses dimensions fonctionnelles soient mesurables ou déductibles avec une fiabilité suffisante, la reconstruction produit au mieux une approximation dont l’écart avec l’original ne peut pas être évalué.
Dimensions critiques inconnues
Un alésage obstrué, une gorge endommagée ou un filetage partiellement arraché peut rendre une cote déterminante inaccessible. Si aucune autre source ne permet de la déduire, le résultat fonctionnel ne peut pas être garanti.
Pièces liées à une fonction de sécurité
Les pièces dont la rupture peut provoquer un accident, comme certains éléments structurels, composants de freinage, retenues de charge ou pièces de systèmes sous pression, dépassent généralement le cadre d’une reproduction sans plan et sans qualification.
Niveau de précision incompatible
Des ajustements très serrés, certaines portées de précision ou des filetages fins peuvent dépasser les possibilités du procédé retenu. Un autre procédé, un usinage complémentaire ou un refus de la reproduction peut alors être nécessaire.
Ce que cette démarche permet réellement
La reproduction d’une pièce plastique sans plan n’est pas une opération magique, mais c’est une démarche structurée qui fonctionne dans un grand nombre de situations réelles. Elle suppose une analyse technique rigoureuse, une compréhension de la fonction de la pièce, des choix raisonnés sur les tolérances et le matériau, et une validation en conditions réelles.
Elle est plus pertinente quand la pièce est en état suffisant pour servir de référence, quand les pièces associées permettent de recouper les dimensions critiques et quand les exigences de précision sont compatibles avec le procédé de fabrication retenu.
Elle a des limites réelles, et un prestataire qui les reconnaît ouvertement est plus fiable que celui qui prétend tout reproduire sans condition.
Pour aller plus loin, les guides et analyses sur l’impression 3D et la page matériaux apportent des éléments complémentaires selon votre situation.
Questions fréquentes
Peut-on reproduire une pièce plastique uniquement avec une photo ?
Une photo seule suffit rarement pour une reproduction fonctionnelle, car elle ne fournit pas les dimensions ni les jeux d’assemblage. Elle peut toutefois permettre une première évaluation. Des vues sous plusieurs angles, quelques mesures clés et, idéalement, la pièce physique ou les éléments associés augmentent fortement la faisabilité.
Faut-il obligatoirement un scan 3D pour reproduire une pièce sans plan ?
Non. Les mesures manuelles sont souvent suffisantes pour les pièces prismatiques, cylindriques ou composées de surfaces simples. Le scan 3D est surtout utile pour les formes organiques, les courbures complexes et les surfaces difficiles à relever manuellement. Il ne remplace pas l’analyse des tolérances et des interfaces fonctionnelles.
Quel matériau utiliser si la matière d’origine est inconnue ?
Le matériau est choisi à partir de l’usage réel plutôt qu’en essayant de deviner la formulation d’origine. Température, rigidité, flexion, eau, huiles, frottement, UV, chocs et produits chimiques permettent de définir une famille de matériaux cohérente avec la fonction de la pièce.
Combien coûte la reproduction d’une pièce plastique cassée ?
Le coût dépend surtout du temps de reconstruction CAO, de la complexité de la pièce, du matériau, de la quantité et de la nécessité éventuelle d’une pièce de validation. Il n’existe pas de tarif universel fiable pour toutes les pièces. Des photos et le contexte d’utilisation permettent à ECU3D d’établir une première estimation avant l’examen détaillé.
Quel délai pour refaire une pièce plastique par impression 3D ?
Pour une pièce standard dont la reconstruction ne présente pas de difficulté majeure, le délai total est généralement de l’ordre de 5 à 10 jours ouvrés, selon la complexité, le matériau et la charge de production. Une validation intermédiaire peut ajouter un aller-retour avant la fabrication définitive.
La pièce reproduite sera-t-elle identique à la pièce d’origine ?
Pas nécessairement au sens strict. Sans définition constructeur, l’objectif est de retrouver la fonction et les interfaces utiles. Des différences mineures de géométrie, de matière ou de conception peuvent être nécessaires pour compenser l’usure ou adapter la pièce au procédé de fabrication.
Peut-on refaire une pièce plastique si elle est cassée en plusieurs morceaux ?
Oui dans certains cas. Si les fragments se repositionnent sans ambiguïté et que les surfaces fonctionnelles critiques restent identifiables, la pièce peut servir de référence. Une pièce très déformée, incomplète ou réparée plusieurs fois peut en revanche laisser trop d’incertitudes.
Quelles informations fournir à un prestataire pour reproduire une pièce ?
Les éléments les plus utiles sont des photos sous plusieurs angles, les dimensions approximatives, la fonction de la pièce, son environnement d’utilisation, les efforts connus et, si possible, la pièce physique ou les pièces adjacentes. Un fichier 3D n’est pas obligatoire lorsqu’une reconstruction peut être réalisée.
Impression 3D ou moulage : que choisir pour une pièce plastique introuvable ?
Pour une pièce unique ou quelques exemplaires, l’impression 3D évite généralement de fabriquer un moule dédié. Le moulage devient surtout pertinent lorsque la géométrie est stabilisée et que le volume justifie l’outillage. Le choix dépend aussi du matériau, de la finition, de la précision et du comportement attendu.
Quand la reproduction d’une pièce plastique n’est-elle pas possible ?
Elle peut être refusée lorsque la géométrie fonctionnelle ne peut plus être retrouvée avec suffisamment de fiabilité, lorsque la pièce est liée à une fonction de sécurité ou de retenue de charge, ou lorsque les contraintes de précision, de température ou d’environnement dépassent les possibilités du procédé proposé.
