Outillage impression 3D : gabarits, posages et aides de production sur mesure
Pour un responsable méthodes, industrialisation ou production, l’outillage en impression 3D permet de créer rapidement des gabarits, posages et aides de poste spécifiques, faciles à modifier et adaptés à une référence, à un geste opérateur ou à une opération précise, sans chercher à remplacer systématiquement l’usinage.
Un gabarit imprimé reste avant tout un moyen de production
Sa conception doit partir du poste, du geste opérateur et de la pièce manipulée. Positionnement, répétabilité, précision utile, fréquence d’utilisation, efforts, environnement et durée de vie passent avant le choix de la matière ou de la technologie. L’impression 3D devient intéressante lorsqu’elle permet de répondre à ces contraintes avec une géométrie spécifique et une fabrication proportionnée au besoin.
Identifier l’opération à sécuriser, simplifier ou rendre plus répétable.
Repérer les appuis, guidages, jeux, prises en main et zones de contact.
Intégrer la matière, l’orientation, les renforts et les composants éventuels.
Contrôler la géométrie puis confirmer l’usage réel avant duplication.
Outillage impression 3D : ce que la fabrication additive change réellement en production
Les ateliers utilisent une multitude d’outillages secondaires : gabarits de perçage, cales de réglage, posages, guides d’insertion, protections, supports, aides au contrôle ou éléments ergonomiques. Beaucoup sont spécifiques à une seule référence ou à une seule opération, ce qui rend leur fabrication conventionnelle disproportionnée par rapport au besoin.
La fabrication additive devient intéressante précisément dans cette zone. Elle évite un outillage dédié à fabriquer l’outillage lui-même, autorise des formes difficiles à usiner et permet de corriger le fichier lorsqu’un poste ou une référence évolue. Elle ne rend pas le plastique adapté à toutes les contraintes, mais elle change fortement l’économie des faibles quantités.
Cycle de fabrication raccourci
Une fois la géométrie définie, la pièce peut être produite sans programmation d’usinage ni fabrication de moule.
Formes plus libres
Nids complexes, passages internes, nervures, butées et marquages peuvent être intégrés dans une même pièce.
Modification simple
Une évolution de référence peut être intégrée dans le modèle sans repartir d’un nouvel outillage physique.
Faible quantité cohérente
Un exemplaire, quelques postes identiques ou une version de secours peuvent être produits sans amortir une grande série.
« Pour un outillage de poste, je pars d’abord de l’opération à réaliser. L’impression 3D n’est intéressante que si elle simplifie réellement le travail ou la fabrication de l’outillage. »
Gaëtan LugnotFondateur d’ECU3D
Les situations où l’impression 3D est réellement pertinente
Il n’existe pas un seul type d’outillage adapté à la fabrication additive. La pertinence vient surtout de la combinaison entre faible quantité, géométrie spécifique et contraintes mécaniques modérées.
Guide une opération ou vérifie rapidement une position, une présence ou une géométrie.
Maintient une pièce dans une position définie et répétable pendant une opération.
Terme plus large qui regroupe les moyens spécifiques utilisés pour produire, assembler, guider ou contrôler.
Gabarits de perçage et de positionnement
Pour des efforts modérés, le corps du gabarit peut être imprimé et recevoir, si nécessaire, des douilles métalliques sur les zones directement sollicitées par le foret. La partie plastique apporte alors le positionnement et la géométrie, tandis que le métal protège la zone d’usure.
Posages et nids de maintien
Une forme imprimée peut épouser une pièce asymétrique, intégrer plusieurs appuis et libérer les zones nécessaires à une opération de collage, d’assemblage, de contrôle ou de conditionnement.
Aides au montage et au vissage
Guides, butées, index de centrage, supports temporaires et formes de préhension peuvent réduire les erreurs de positionnement et rendre une opération plus répétable sans créer un montage lourd.
Aides au contrôle
Les gabarits de présence, de forme ou de passage peuvent accélérer certains contrôles simples. Pour une fonction métrologique exigeante, les tolérances, l’usure et la méthode de validation doivent être définies explicitement.
Protections et habillages fonctionnels
Capots, protections de capteurs, guidages de câbles et supports annexes sont souvent trop spécifiques pour une solution standard mais suffisamment peu chargés pour être réalisés en polymère.
Cales, entretoises et adaptateurs
Une cale de hauteur, une entretoise de réglage ou un adaptateur de fixation permet d’intégrer une nouvelle référence ou un nouvel équipement sans modifier tout le poste.
Précision et répétabilité : ce qu’il faut réellement valider
La précision d’un outillage imprimé ne se résume pas à une valeur unique. Elle dépend du matériau, de la géométrie, de l’orientation de fabrication, de la longueur considérée et de la fonction de la cote. Une cote de passage, un appui de positionnement et un axe de perçage ne demandent pas le même niveau de maîtrise.
Sur des géométries adaptées et avec un procédé FDM bien maîtrisé, des écarts de l’ordre de ± 0,1 à ± 0,2 mm peuvent être obtenus sur certaines dimensions. Il ne s’agit pas d’une tolérance universelle à appliquer à toute pièce. Les grandes longueurs, les matériaux sensibles au retrait et les formes minces peuvent s’écarter davantage.
Sur certaines cotes et géométries maîtrisées. La valeur doit être validée pour l’outillage concerné.
Le premier outillage permet de confirmer montage, jeux, positionnement et ergonomie avant duplication.
Pour une exigence serrée ou une grande longueur, l’usinage ou une solution hybride peut être plus cohérent.
Un outillage imprimé se conçoit pour son usage réel
Copier un gabarit métallique en plastique sans adapter sa conception conduit souvent à une mauvaise pièce. La fabrication additive permet au contraire de repenser l’outillage autour de ses fonctions utiles : rigidité locale, appuis, accès opérateur, guidage, préhension et remplacement des zones d’usure.
Positionner, guider, protéger, contrôler, maintenir ou adapter.
Effort de bridage, manipulation, contact outil, poids de la pièce ou choc éventuel.
Appuis, guidages et jeux fonctionnels n’ont pas la même criticité que les surfaces secondaires.
Nervures, inserts, douilles, aimants, visserie ou zones souples peuvent être intégrés si nécessaire.
Le fonctionnement réel reste le dernier critère avant de dupliquer l’outillage.
Un outillage peut combiner un corps imprimé avec des composants standards ou métalliques uniquement là où ils apportent un avantage réel.
Forme générale, appuis, ergonomie, nervures et géométrie spécifique.
Pour protéger une zone filetée, guidée ou directement sollicitée par un outil.
Un élément TPU peut protéger une surface, apporter de l’adhérence ou absorber un contact.
Visserie, aimants, axes ou éléments remplaçables facilitent l’entretien de l’outillage.
« Si une zone s’use ou reçoit directement un foret, je préfère souvent intégrer une douille, un insert ou une pièce métallique locale plutôt que de demander au plastique de tout faire. »
Gaëtan LugnotFondateur d’ECU3D
Quels matériaux pour un gabarit, un posage ou une aide de production ?
Le choix matière dépend de l’environnement du poste. Il n’est pas nécessaire d’utiliser systématiquement le polymère le plus rigide ou le plus coûteux. Pour ECU3D, le matériau est choisi à partir des contraintes réelles : température, huiles, usure, rigidité, choc, contact avec la pièce et besoin éventuel de souplesse.
Pour supports, protections, gabarits simples et éléments peu chargés. L’ASA apporte un meilleur comportement aux UV si le poste est exposé.
Pour des pièces nécessitant davantage de rigidité ou de tenue mécanique, à condition de tenir compte du comportement propre de chaque formulation.
À envisager lorsqu’un guidage ou un contact mobile impose un comportement tribologique plus adapté qu’un polymère standard.
Pour patins, surfaces de contact, protections, anti-marques ou éléments qui doivent déformer sans endommager la pièce manipulée.
Pour aller plus loin sur ce choix, le guide quelle matière d’impression 3D pour quelle condition d’utilisation détaille les critères thermiques, chimiques, mécaniques et tribologiques.
Quand l’impression 3D n’est pas la bonne réponse
Un outillage imprimé doit rester dans un domaine de contraintes compatible avec son matériau et son procédé. La fabrication additive ne doit pas être retenue uniquement parce qu’elle est rapide ou simple à modifier.
Efforts mécaniques élevés
Pour du pressage, du sertissage, un serrage important ou une retenue de charge, un montage métallique reste généralement plus cohérent.
Température élevée
Les polymères techniques ont des limites thermiques. La température seule ne suffit pas : charge, durée d’exposition et géométrie comptent également.
Produits chimiques agressifs
Huiles, solvants et produits de nettoyage doivent être comparés à la formulation exacte du matériau avant de retenir une solution plastique.
Usage intensif et usure forte
Un outillage utilisé en continu peut devenir plus économique en métal si l’usure impose des remplacements trop fréquents.
Tolérances très serrées
Lorsque plusieurs cotes critiques doivent rester très serrées sur de grandes dimensions, l’usinage conserve un avantage net.
Fonction critique
Un élément dont la défaillance peut créer un risque important doit faire l’objet d’une analyse spécifique et peut être refusé en impression 3D.
Outillage impression 3D, hybride ou conventionnel : comment choisir ?
Pour un moyen de production, le choix n’est pas forcément binaire. Un corps imprimé peut recevoir des douilles, des inserts ou des éléments standards, tandis qu’un montage fortement chargé peut rester entièrement métallique. La bonne architecture consiste à attribuer chaque fonction au matériau et au procédé qui lui conviennent.
| Besoin | Outillage imprimé | Construction hybride | Outillage conventionnel |
|---|---|---|---|
| Quelques exemplaires, géométrie spécifique | Très pertinent | Utile si certaines zones doivent être renforcées | Possible, mais souvent plus lourd à lancer |
| Guidage avec zone d’usure localisée | Possible selon le nombre de cycles | Corps imprimé + douille ou insert | Très robuste, parfois surdimensionné pour le besoin |
| Contact avec une pièce fragile | Forme adaptée et contact souple possible | Structure rigide + patin TPU | Demande souvent un élément de protection rapporté |
| Modification fréquente de référence | Très souple à faire évoluer | Les éléments standards peuvent être conservés | Nouvelle reprise ou nouvelle fabrication |
| Bridage ou charge élevée | Souvent inadapté | Possible pour les fonctions secondaires | À privilégier pour la structure principale |
| Tolérances serrées sur grande dimension | À valider au cas par cas | Impression + éléments ou usinage ciblé | Plus adapté |
| Usage intensif avec forte usure | Dépend du matériau et de la zone sollicitée | Zones d’usure remplaçables possibles | Souvent plus durable |
Pour une comparaison plus générale des deux procédés, l’article impression 3D ou usinage CNC détaille les compromis de précision, de géométrie, de matière et de coût au-delà du seul cas des outillages.
L’impression 3D peut aussi améliorer un outillage existant
Le projet n’a pas besoin de partir d’une feuille blanche. Dans de nombreux ateliers, l’intérêt le plus immédiat consiste à compléter un outillage déjà fonctionnel avec une pièce très spécifique.
Ajouter une cale, un nid ou un adaptateur pour réutiliser le même poste avec une autre géométrie de produit.
Ajouter une poignée, une zone de préhension, un guide visuel ou une forme qui simplifie le geste opérateur.
Intégrer un contact souple, un patin ou une surface qui évite les marques sur une pièce finie ou fragile.
Valider positionnement, encombrement et ergonomie avant de décider si une version métallique est nécessaire.
« Un petit adaptateur bien conçu peut parfois éviter de refaire tout un montage. C’est souvent sur ce type de besoin très spécifique que l’impression 3D apporte le plus de valeur. »
Gaëtan LugnotFondateur d’ECU3D

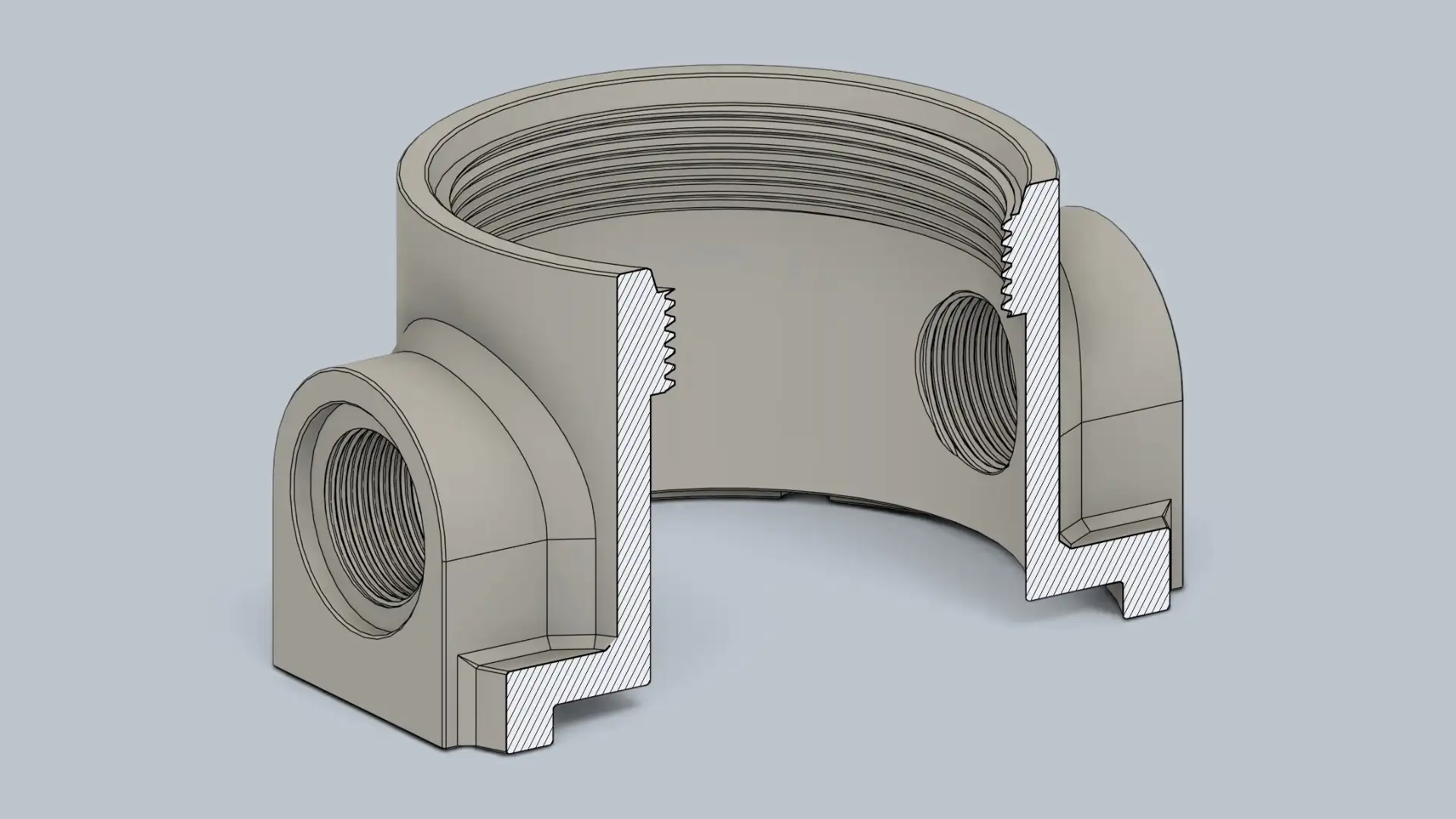

Comment faire étudier un outillage sur mesure chez ECU3D
L’étude commence par le poste et l’opération. Un fichier 3D existant est utile, mais il n’est pas indispensable si l’outillage doit être conçu pour un besoin précis. Les informations les plus importantes sont la fonction attendue, la pièce manipulée, les cotes critiques, les efforts, la fréquence d’utilisation, l’environnement et la quantité.
ECU3D peut intervenir sur la conception et la fabrication de gabarits, posages, cales, guides et aides de production en faible quantité. Selon le besoin, la géométrie peut intégrer des inserts filetés, de la visserie, des douilles, des aimants ou des zones souples. Le choix matière, l’orientation de fabrication et la construction de la pièce sont définis à partir de l’usage réel, pas uniquement de la facilité d’impression.
Les capacités de fabrication sont présentées sur la page impression 3D technique. Les matériaux disponibles sont détaillés sur la page matériaux. Pour approfondir les autres usages industriels et les critères de décision, consultez aussi les guides et analyses ECU3D.
Si vous avez déjà identifié un besoin sur un poste, vous pouvez faire étudier un outillage sur mesure en transmettant la fonction attendue, les contraintes, la quantité et les éléments disponibles.
Ce qu’il faut retenir
L’impression 3D est particulièrement cohérente pour les gabarits, posages et aides de production spécifiques, fabriqués en petite quantité et amenés à évoluer. Son avantage ne vient pas d’une supériorité générale sur l’usinage, mais de la possibilité de produire une géométrie adaptée sans créer une chaîne de fabrication disproportionnée.
Pour un montage très chargé, très chaud, fortement abrasif ou exigeant une précision serrée sur de grandes dimensions, une solution métallique ou hybride peut être plus pertinente. L’objectif reste de choisir la solution qui correspond au poste, à la durée de vie attendue et au niveau de risque.
Questions fréquentes sur les gabarits et outillages imprimés en 3D
Quelle différence entre un gabarit et un posage ?
Un gabarit sert généralement à guider une opération, positionner un outil ou vérifier rapidement une géométrie. Un posage sert surtout à maintenir une pièce dans une position définie et répétable pendant une opération. Dans un outillage réel, les deux fonctions peuvent être combinées.
Quelle précision pour un gabarit imprimé en FDM ?
La précision dépend du matériau, de la géométrie, de l’orientation de fabrication et de la longueur considérée. Sur certaines géométries maîtrisées, des écarts de l’ordre de ± 0,1 à ± 0,2 mm peuvent être obtenus, mais cette valeur n’est pas une garantie universelle et les cotes critiques doivent être validées sur le premier exemplaire.
Peut-on intégrer des inserts filetés dans un outillage imprimé ?
Oui. La conception peut prévoir des inserts filetés, de la visserie, des aimants, des axes ou d’autres composants standards. Cela permet de renforcer localement une fixation, de rendre une pièce démontable ou de remplacer plus facilement une zone sollicitée.
Un outillage plastique peut-il supporter une utilisation quotidienne en production ?
Oui lorsque les efforts, la température, l’usure et l’environnement restent compatibles avec le matériau et la construction choisie. Pour une utilisation très intensive, les zones d’usure peuvent être renforcées ou remplacées par des composants métalliques, et certains montages restent plus pertinents en usinage.
Quand vaut-il mieux usiner l'outillage plutôt que l'imprimer ?
L’usinage devient généralement plus cohérent lorsque l’outillage reprend des efforts de bridage élevés, doit conserver des tolérances très serrées sur de grandes dimensions, travaille à température élevée ou subit une usure importante pendant un grand nombre de cycles.
Faut-il un fichier CAO pour commander un gabarit sur mesure ?
Non. Un fichier 3D exploitable accélère le projet, mais ECU3D peut également étudier la conception d’un gabarit à partir du besoin, de la pièce concernée, de photos et de cotes utiles. La faisabilité dépend ensuite de la complexité de l’outillage et des informations disponibles.
Gabarit de perçage en plastique : quand faut-il ajouter une douille ?
Une douille métallique devient pertinente lorsque le foret passe directement dans le gabarit, lorsque la position du perçage doit rester stable sur de nombreux cycles ou lorsque l’usure du plastique risquerait progressivement d’augmenter le jeu et de dégrader la répétabilité du guidage.
